Installation solaire de 9 kWc sur toiture pentue face au lac Léman

Comment installer des panneaux solaires sur une toiture pentue avec une fenêtre de toit au centre ? Voici le retour d’expérience d’une installation photovoltaïque de 9 kWc réalisée face au lac Léman, avec micro-onduleurs APSystems et intégration esthétique des panneaux autour d’un Velux.

Face au lac Léman, en Haute-Savoie, nous venons de terminer une installation solaire de 9 kWc sur une toiture pentue au caractère bien différent de celles que nous rencontrons habituellement en région PACA. Ici, le chantier demandait une vraie capacité d’adaptation : une couverture en tuiles typique de la région, une pente plus marquée, et surtout une fenêtre de toit au centre qu’il fallait intégrer avec soin dans le calepinage.

L’objectif était clair dès le départ : réaliser une installation photovoltaïque performante, propre visuellement et cohérente avec l’architecture de la maison. Le choix d’une configuration en micro-onduleurs APSystems, avec 9 panneaux de chaque côté du Velux, nous a permis de travailler à la fois la production, la précision de pose et l’esthétique finale, sans laisser de câbles apparents. À travers ce chantier, nous voulions montrer une chose simple : notre façon de travailler reste la même partout, avec le même souci du détail, de la solidité et de l’intégration.

Une toiture alpine très différente de celles de la région PACA

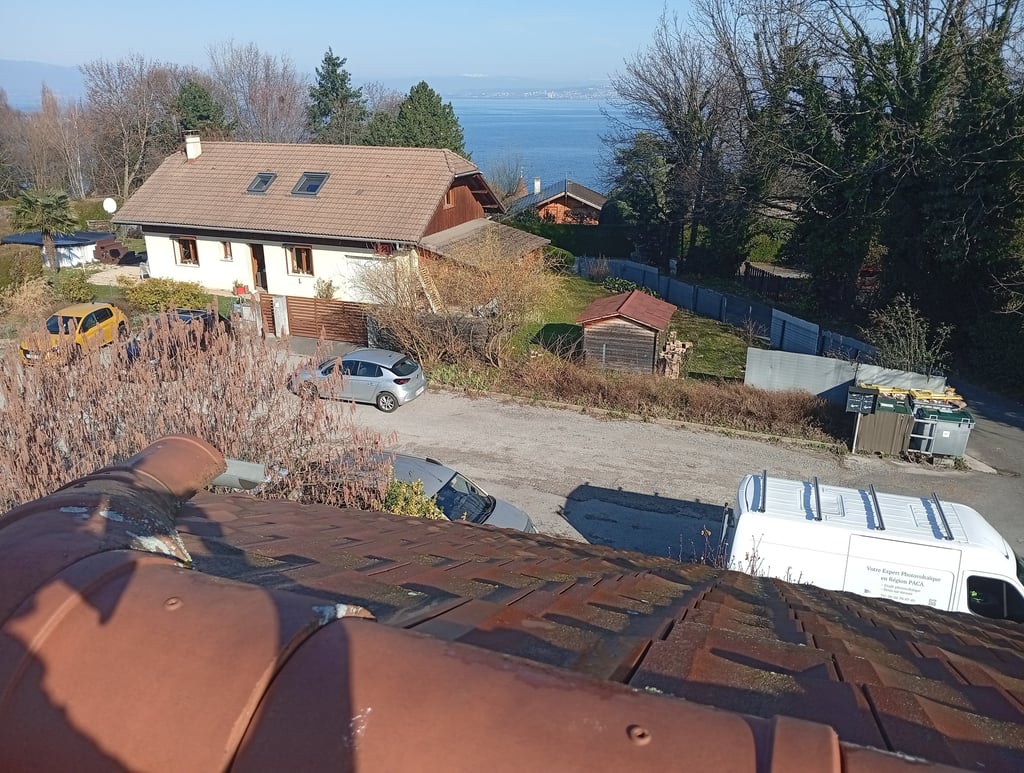

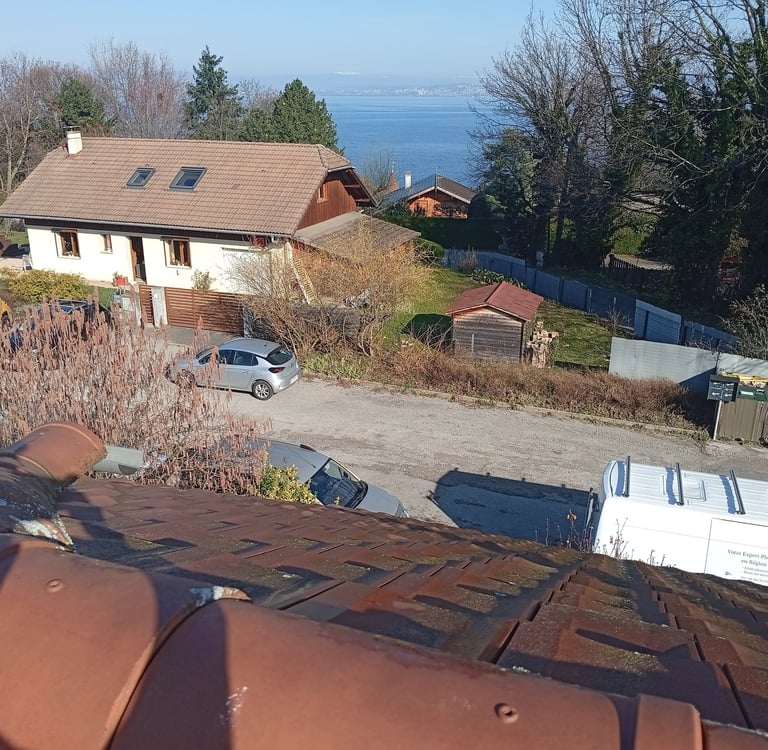

Si la majorité de nos installations photovoltaïques se déroulent en région PACA, ce chantier en Haute-Savoie présentait des caractéristiques bien différentes. La maison se situe face au lac Léman, dans un environnement montagneux où les toitures sont généralement plus pentues que dans le sud.

Cette pente plus importante impose une attention particulière dès la préparation du chantier. Le type de tuiles, la structure de la charpente et l’accès au toit demandent une approche différente de celle que nous rencontrons habituellement sur les toitures méditerranéennes.

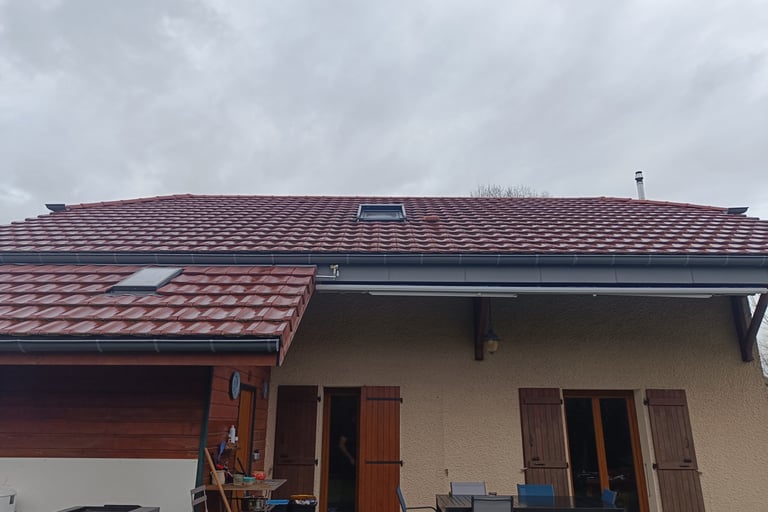

Dans ce cas précis, la présence d’un Velux au centre de la toiture ajoutait une contrainte supplémentaire. L’objectif était donc de concevoir une installation solaire de 9 kWc capable de s’intégrer harmonieusement autour de cette fenêtre de toit, tout en conservant une esthétique propre et équilibrée sur l’ensemble de la toiture.

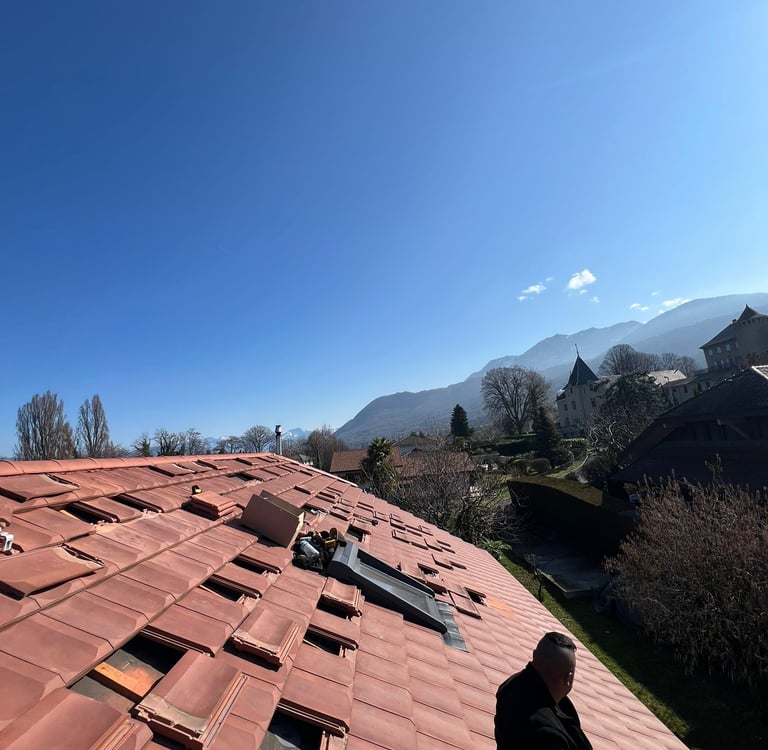

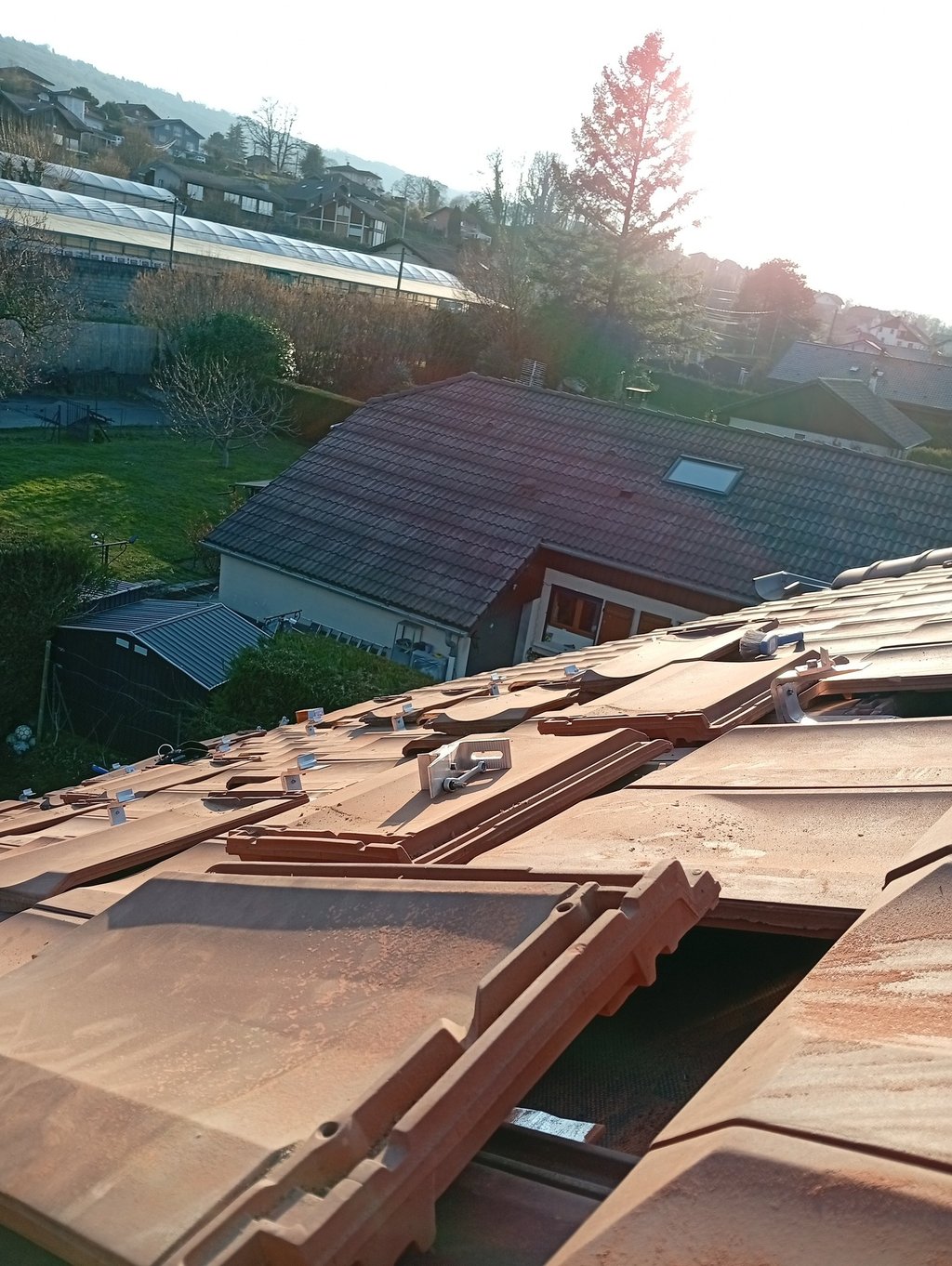

Préparation du chantier et dépose des tuiles avant l’installation photovoltaïque

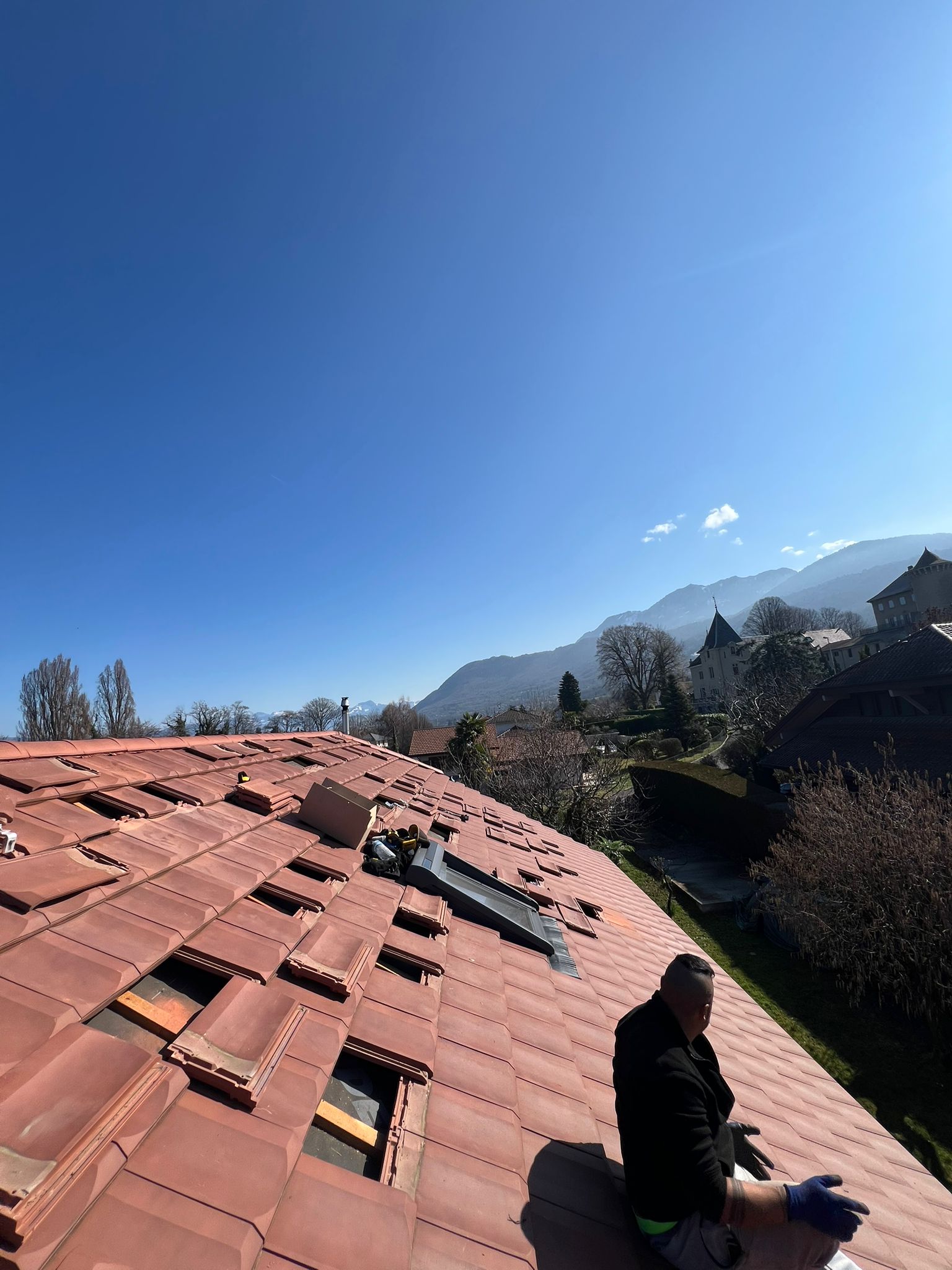

Avant toute pose de panneaux solaires, la première étape consiste à préparer correctement la toiture. Sur cette maison située face au lac Léman, la couverture en tuiles nécessitait un travail précis afin d’accéder à la charpente sans fragiliser la toiture existante.

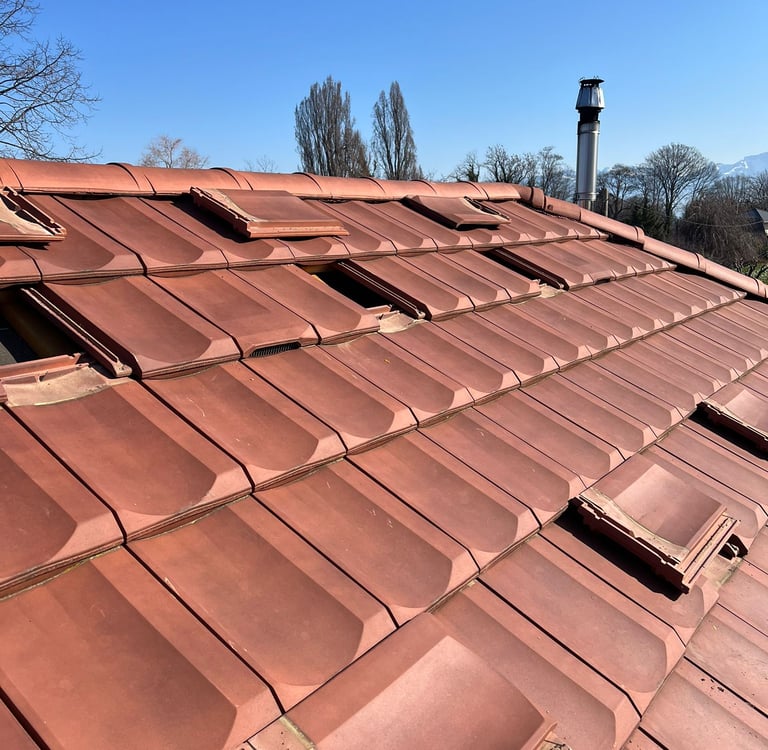

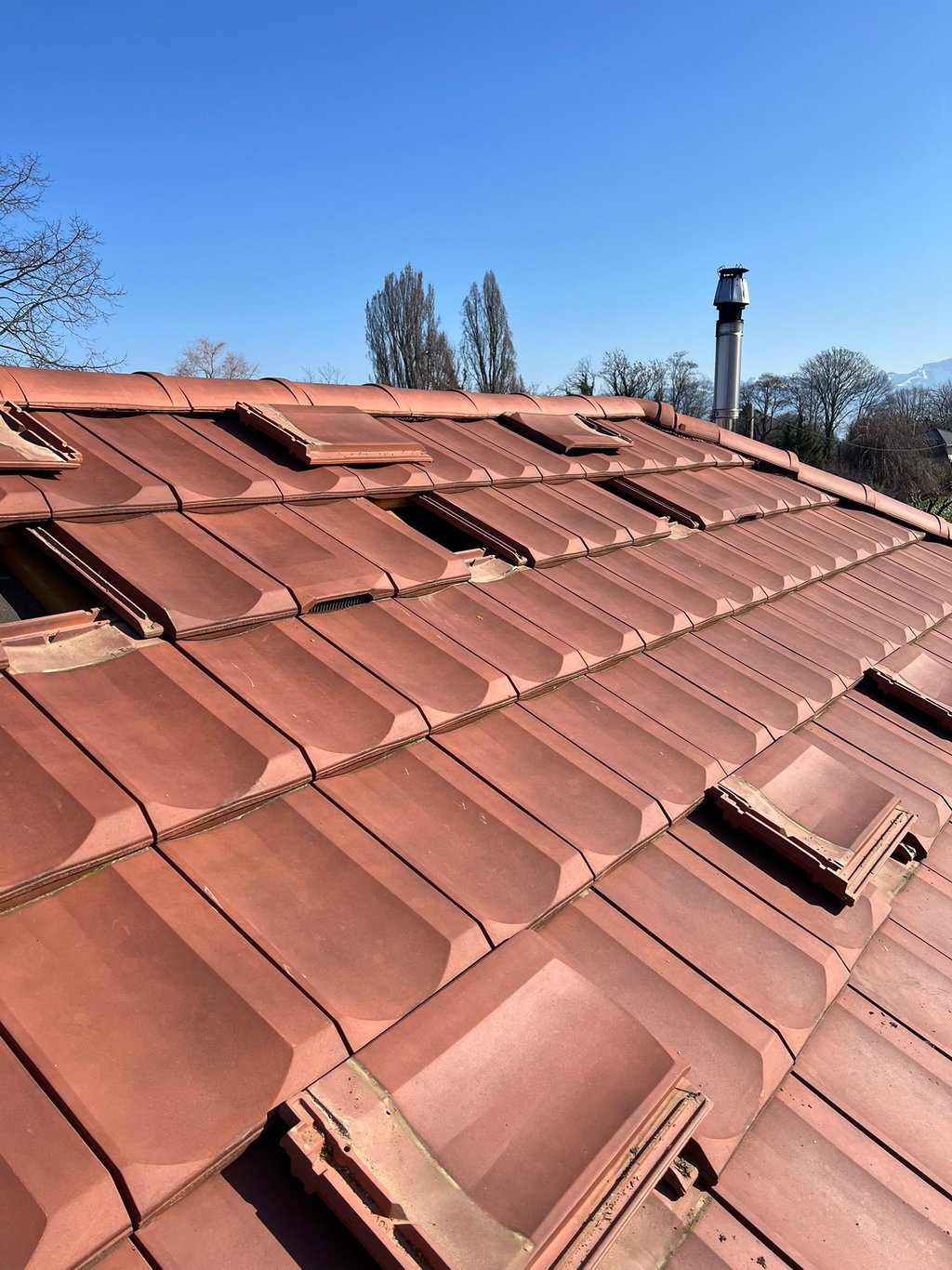

Nous avons donc commencé par retirer les tuiles aux emplacements prévus pour l’installation photovoltaïque. Cette étape permet de repérer les chevrons et de préparer l’implantation des futurs points de fixation. Sur une toiture pentue comme celle-ci, il est particulièrement important de travailler proprement et méthodiquement afin de garantir à la fois la solidité de l’installation et l’étanchéité de la couverture.

Cette phase de préparation est souvent invisible une fois les panneaux installés, mais elle reste essentielle pour assurer la durabilité de l’ensemble du système photovoltaïque. C’est également à ce moment que le calepinage est vérifié une dernière fois afin de positionner correctement les panneaux solaires autour de la fenêtre de toit.

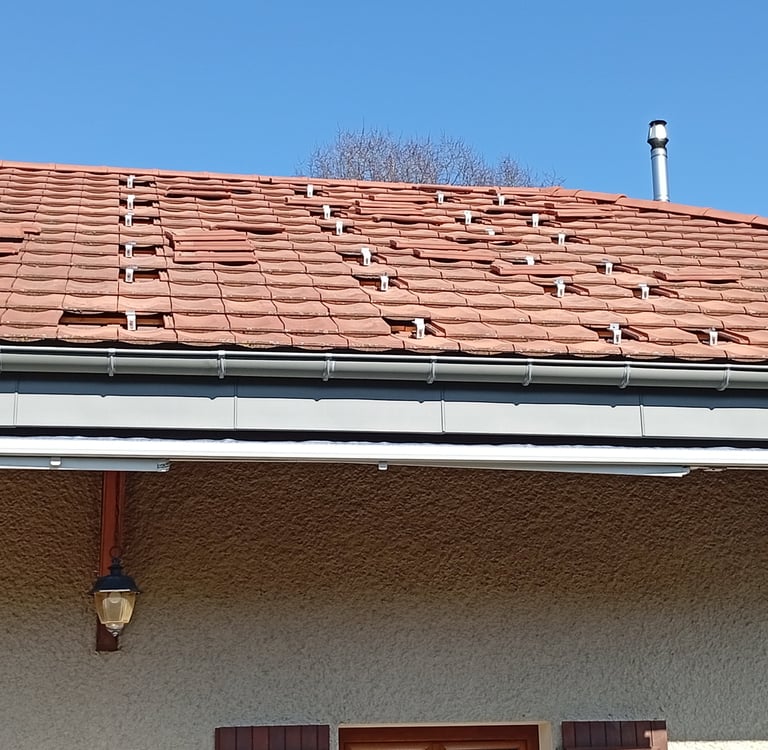

Pose des crochets sur la toiture pentue : une étape clé pour la solidité de l’installation

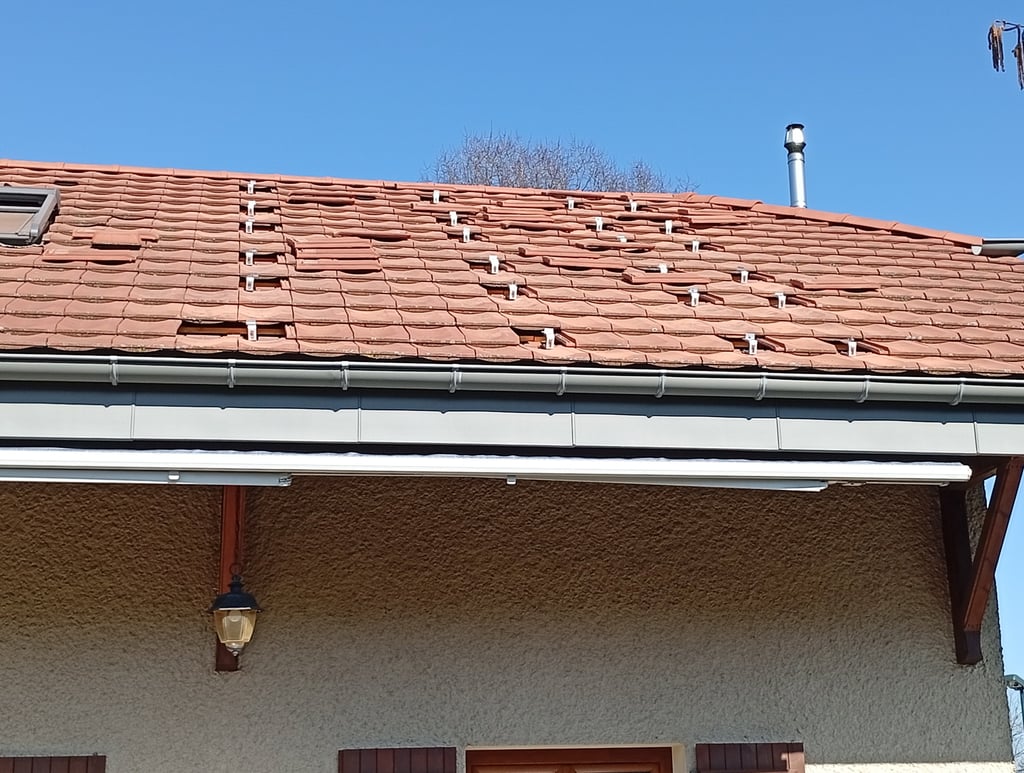

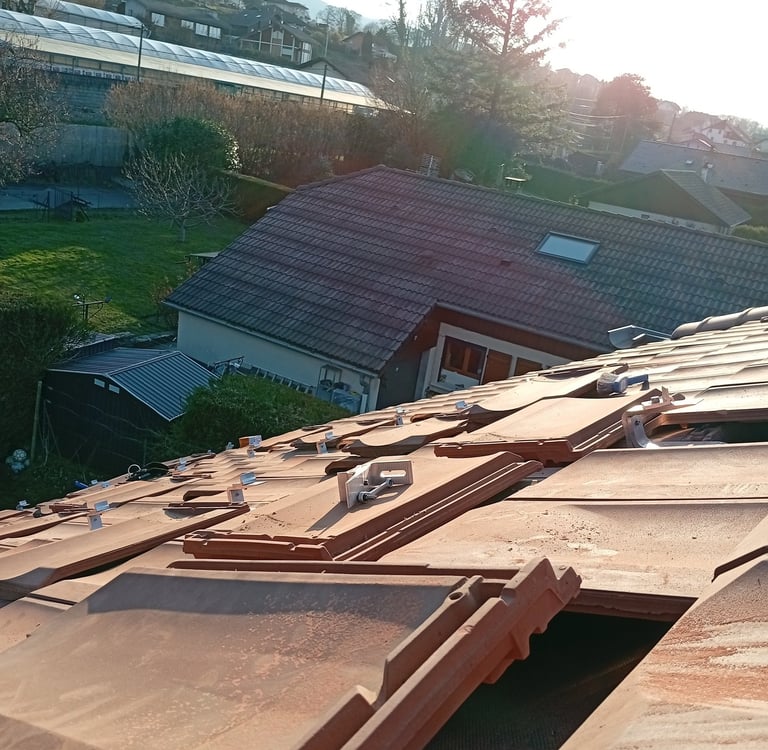

Une fois la zone de travail préparée, la pose des crochets constitue l’une des étapes les plus importantes de l’installation photovoltaïque. Ces pièces assurent la liaison entre la charpente de la maison et la structure qui supportera les panneaux solaires.

Sur une toiture pentue comme celle-ci, il est essentiel de positionner chaque crochet avec précision directement sur les chevrons. L’alignement, la hauteur et l’espacement doivent être parfaitement maîtrisés afin de garantir une structure solide et durable dans le temps.

Chaque point de fixation est ensuite ajusté pour permettre aux rails de venir s’installer correctement au-dessus de la couverture. Une fois les crochets en place, les tuiles sont repositionnées et légèrement ajustées afin de préserver l’étanchéité de la toiture tout en laissant passer les supports métalliques.

Cette étape demande de la précision et de l’expérience, car elle conditionne la stabilité de toute l’installation solaire.

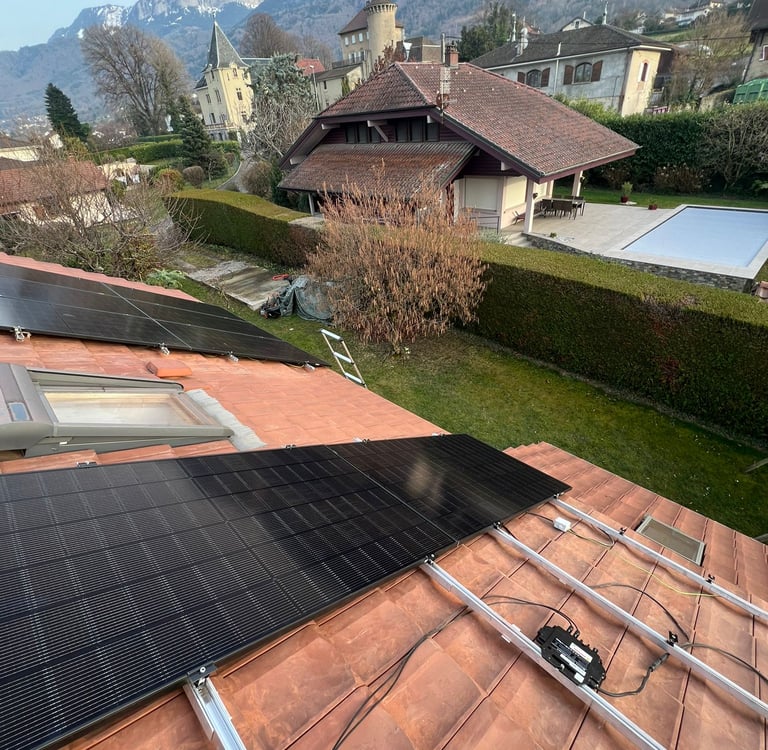

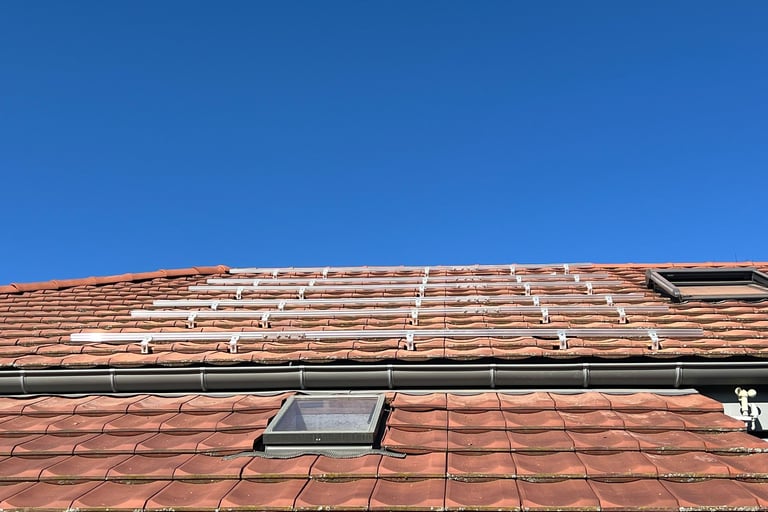

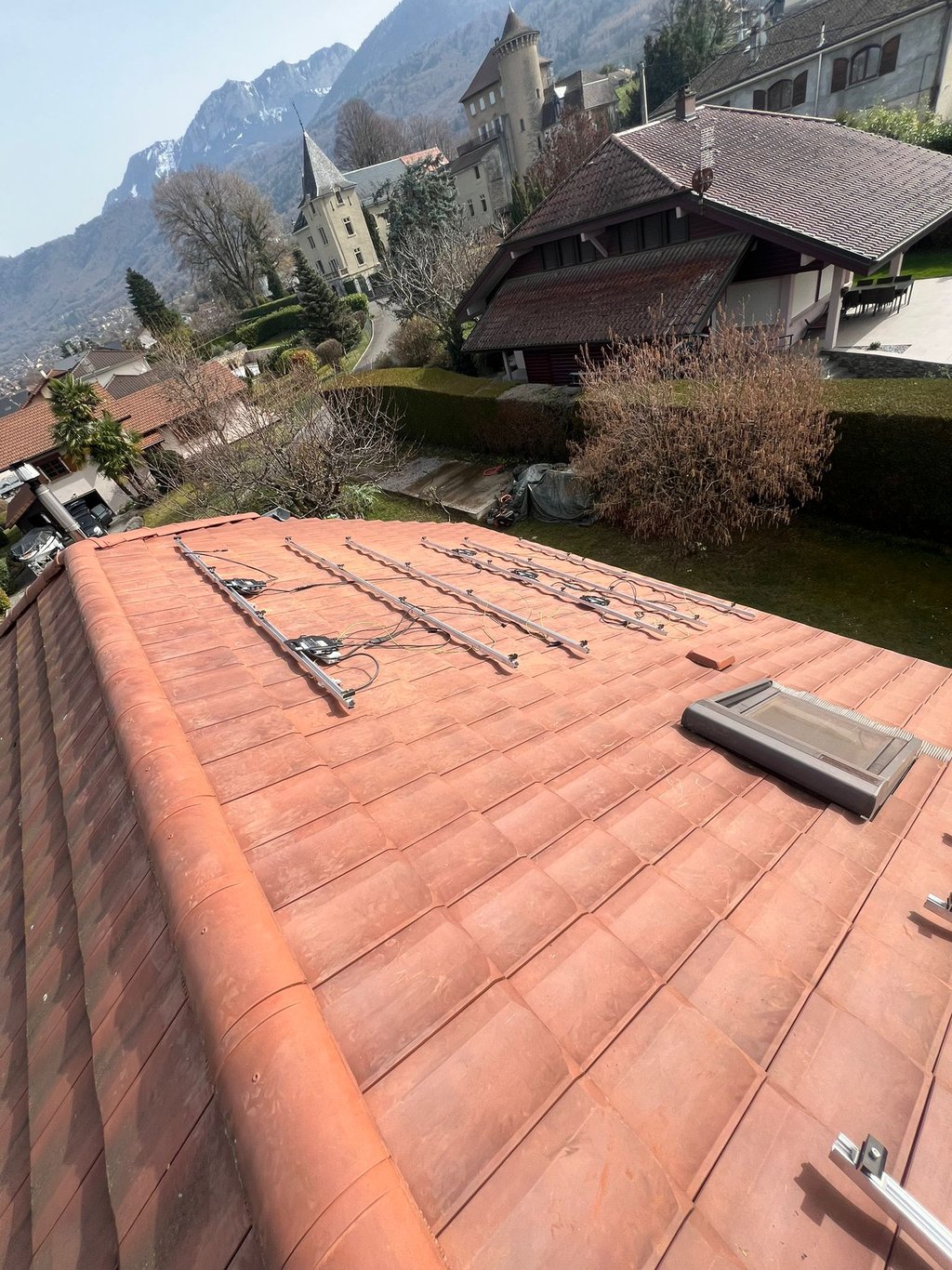

Mise en place des rails et intégration des panneaux autour du Velux

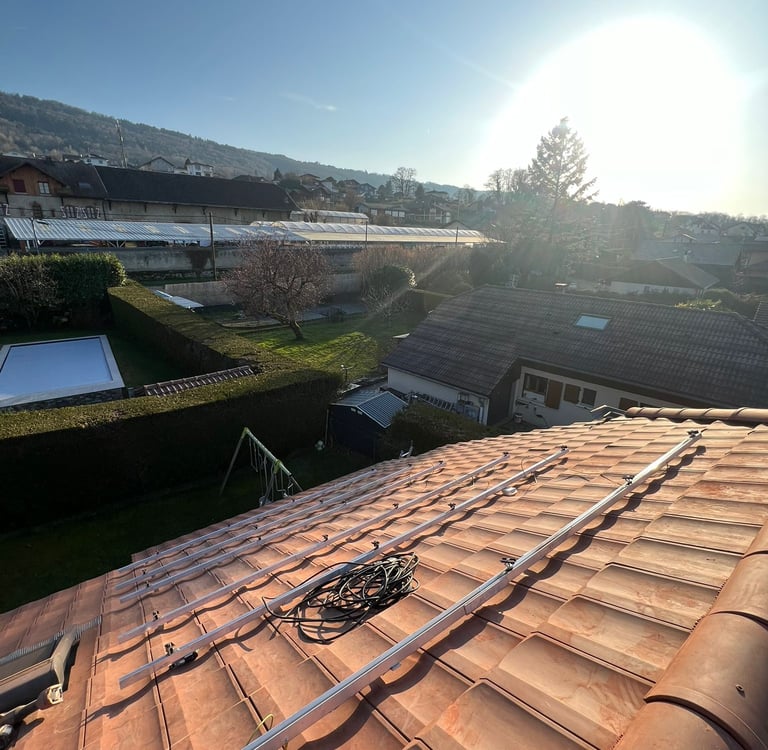

Une fois les crochets solidement fixés à la charpente, l’étape suivante consiste à installer les rails en aluminium qui supporteront les panneaux photovoltaïques. Ces rails sont fixés sur les crochets et doivent être parfaitement alignés afin de garantir une structure stable et plane pour l’ensemble de l’installation solaire.

Sur ce chantier en Haute-Savoie, la présence d’un Velux au centre de la toiture demandait une attention particulière. Le calepinage a été étudié en amont afin de répartir les panneaux solaires de manière équilibrée de chaque côté de la fenêtre de toit.

L’objectif était d’obtenir une installation photovoltaïque harmonieuse, avec neuf panneaux de chaque côté du Velux. Ce type d’intégration demande une grande précision lors de la pose des rails afin de respecter les alignements et de préparer correctement l’installation des panneaux.

Une fois les rails installés et parfaitement ajustés, la structure est prête à accueillir les micro-onduleurs et les modules photovoltaïques.

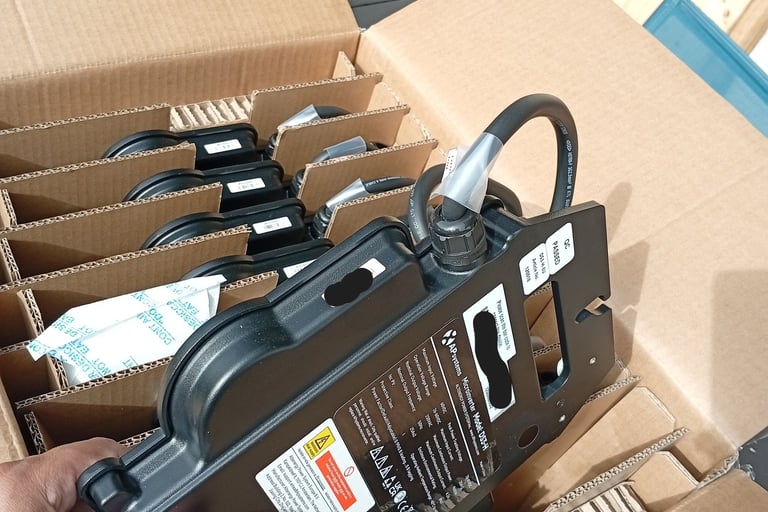

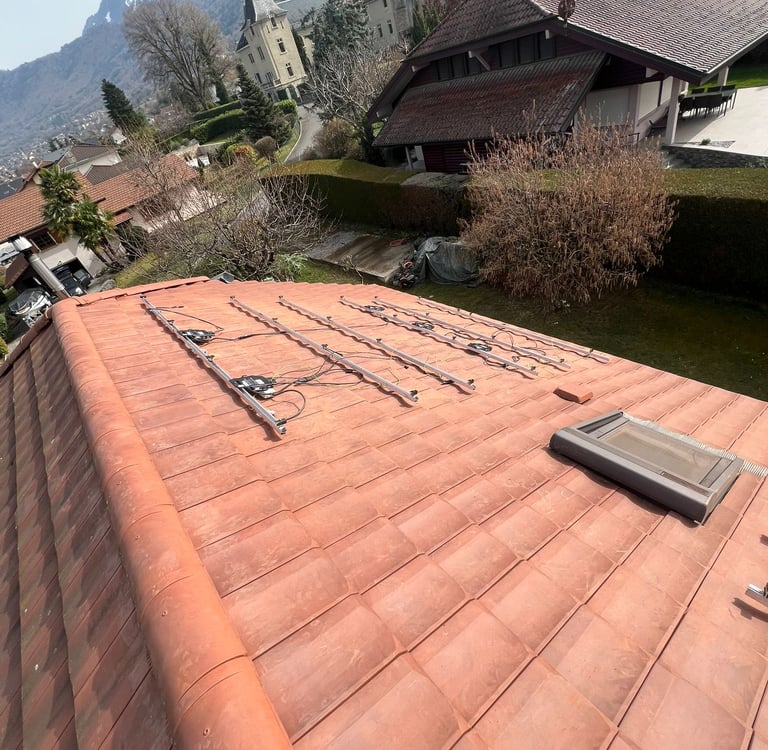

Installation des micro-onduleurs APSystems et gestion du câblage

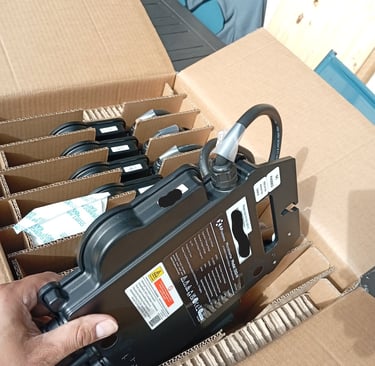

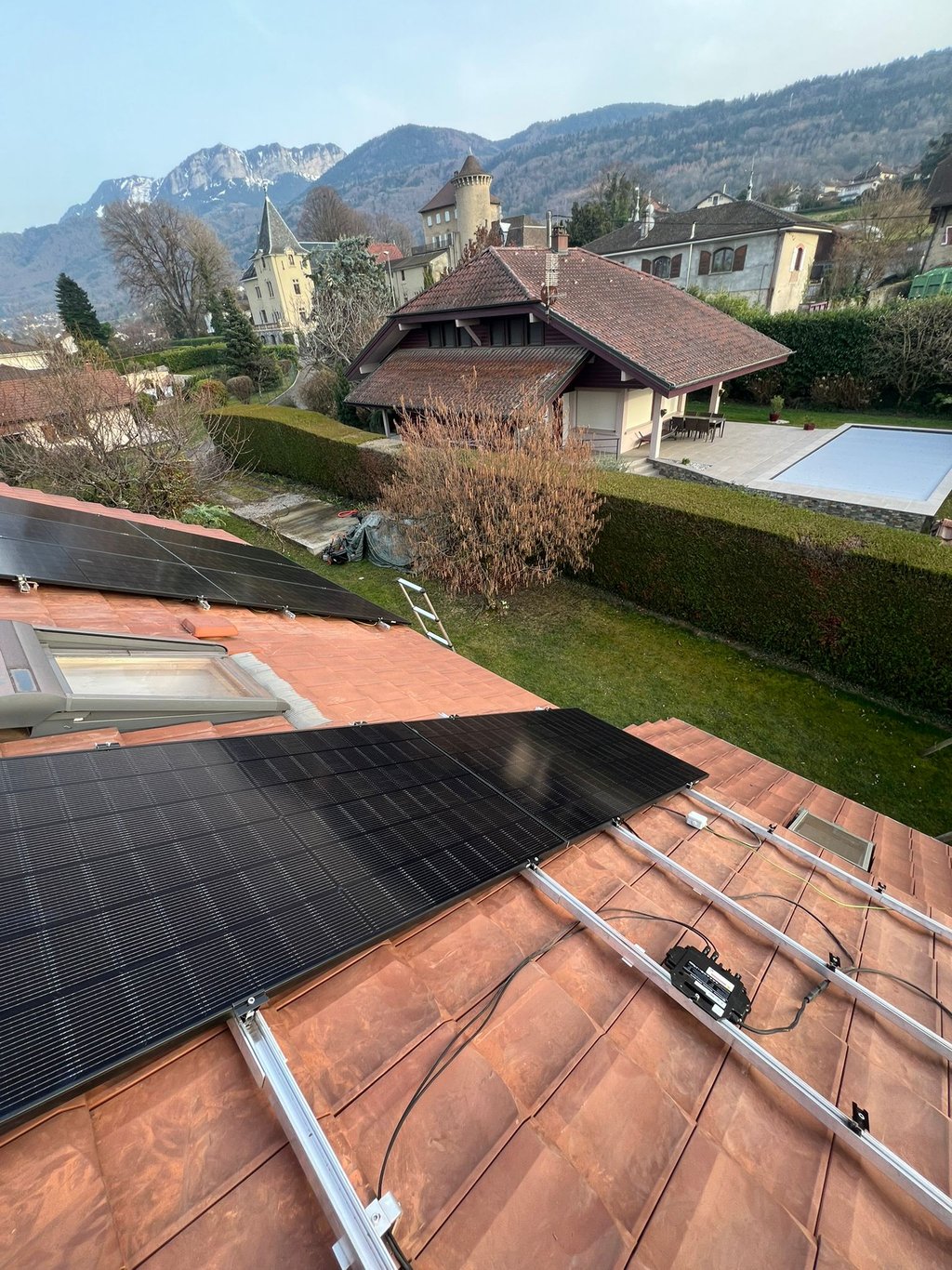

Une fois la structure en place, l’installation des micro-onduleurs constitue l’étape suivante du chantier photovoltaïque. Sur cette installation solaire de 9 kWc, nous avons choisi une configuration en micro-onduleurs APSystems, une solution particulièrement adaptée aux installations résidentielles.

Chaque micro-onduleur est installé directement sous les panneaux photovoltaïques et permet de gérer la production de plusieurs modules. Ce système présente plusieurs avantages : une meilleure gestion de la production panneau par panneau et une installation électrique simplifiée.

Sur ce chantier, la gestion du câblage demandait une attention particulière. La configuration de la toiture imposait une implantation parfaitement symétrique avec neuf panneaux de chaque côté du Velux. Dans ce type de réalisation, l’aspect esthétique devient un véritable enjeu : la moindre boucle de câble visible peut casser l’harmonie de l’installation.

L’ensemble du câblage a donc été soigneusement organisé sous les panneaux et le long des rails afin de rester totalement invisible depuis l’extérieur. Ce travail de finition permet d’obtenir une installation solaire à la fois performante et visuellement propre, parfaitement intégrée à la toiture.

Pose des panneaux photovoltaïques et symétrie autour du Velux

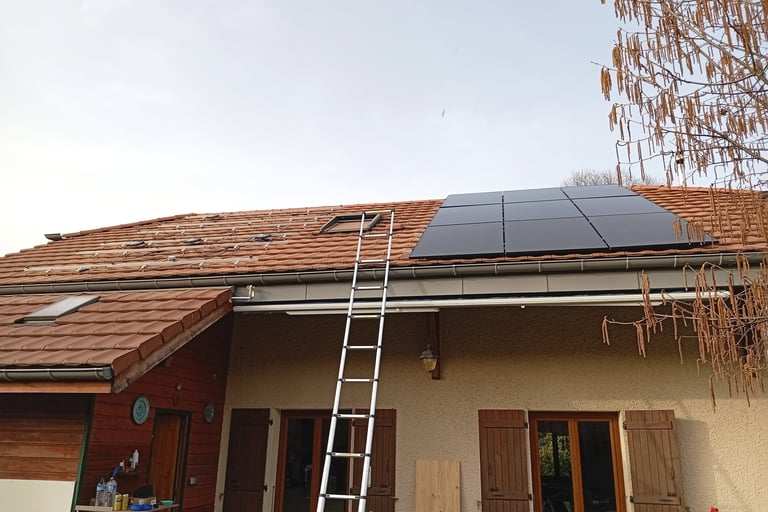

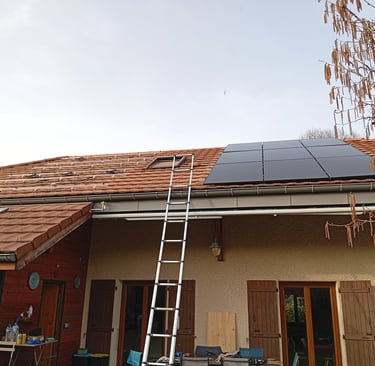

Après l’installation des micro-onduleurs et la préparation du câblage, la pose des panneaux photovoltaïques peut commencer. Les modules sont installés progressivement sur les rails afin de former l’ensemble de l’installation solaire.

Sur ce chantier, l’objectif était d’obtenir une implantation parfaitement équilibrée autour du Velux situé au centre de la toiture. Le calepinage réalisé en amont a permis de répartir les panneaux de manière symétrique, avec neuf modules de chaque côté de la fenêtre de toit.

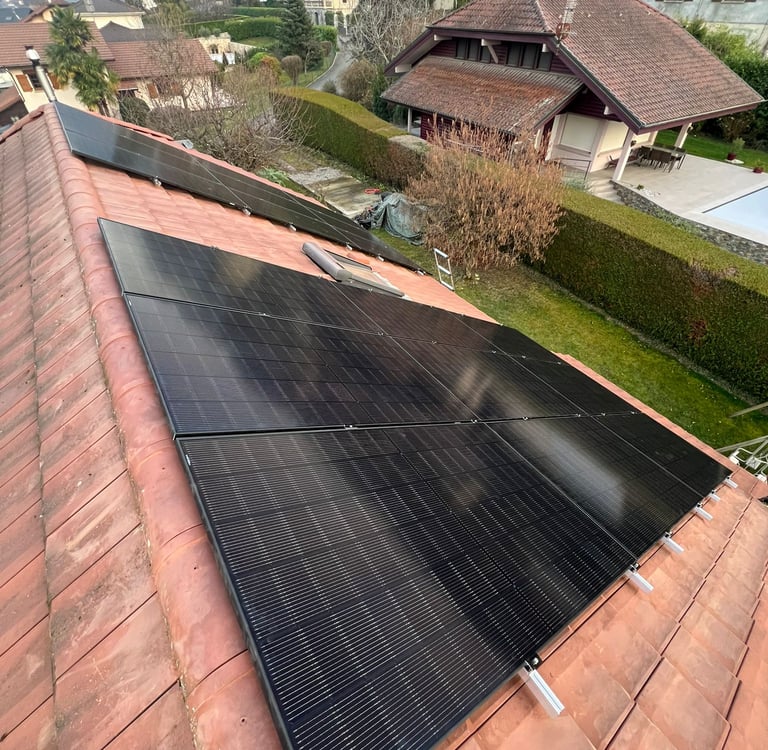

Au fur et à mesure de la pose, l’installation photovoltaïque prend forme et l’harmonie de l’ensemble devient visible. Les panneaux s’intègrent naturellement à la toiture pentue et respectent les lignes du bâtiment.

Une fois les 18 panneaux installés et raccordés aux micro-onduleurs APSystems, l’installation solaire de 9 kWc est entièrement en place.

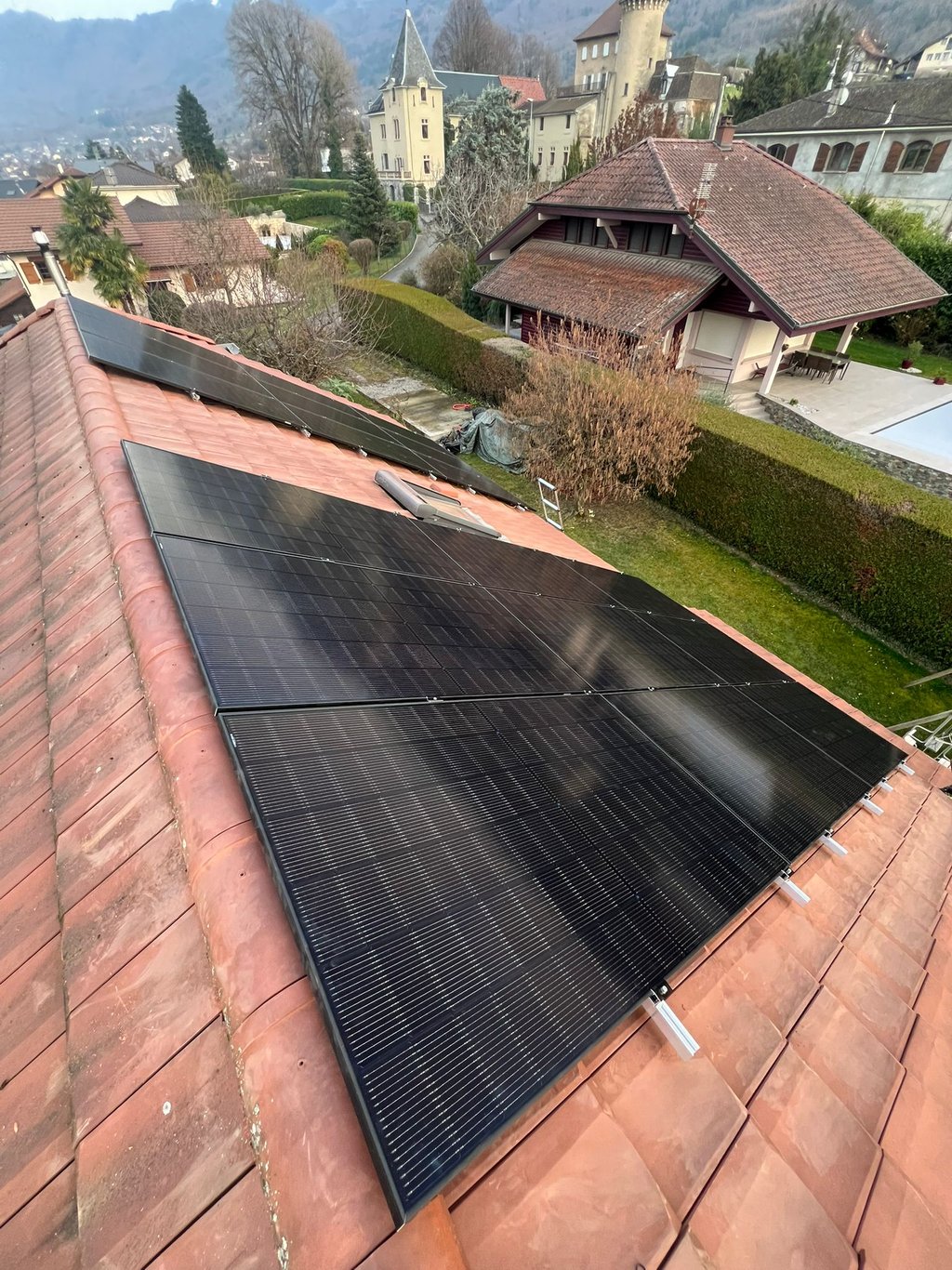

Une installation solaire face au lac Léman

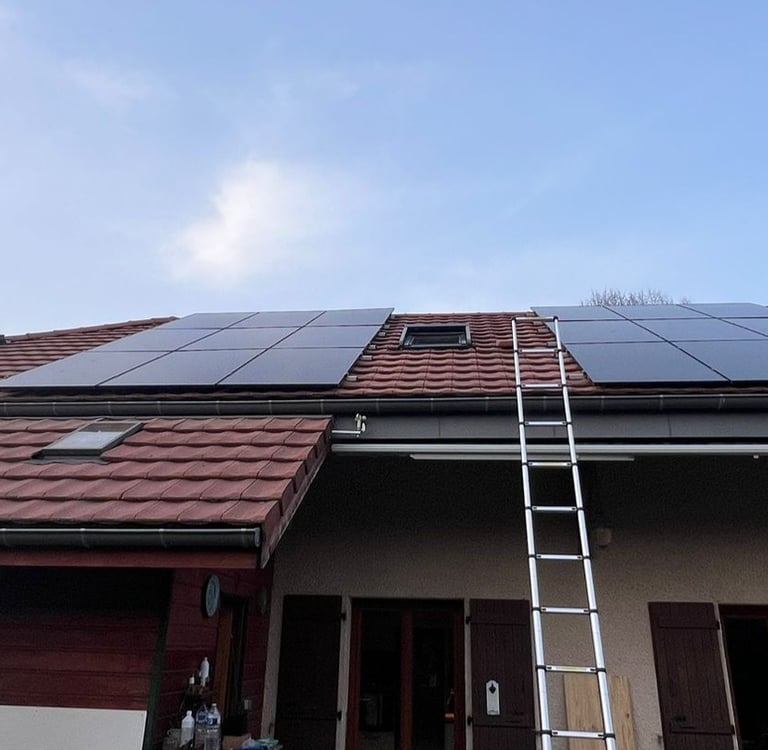

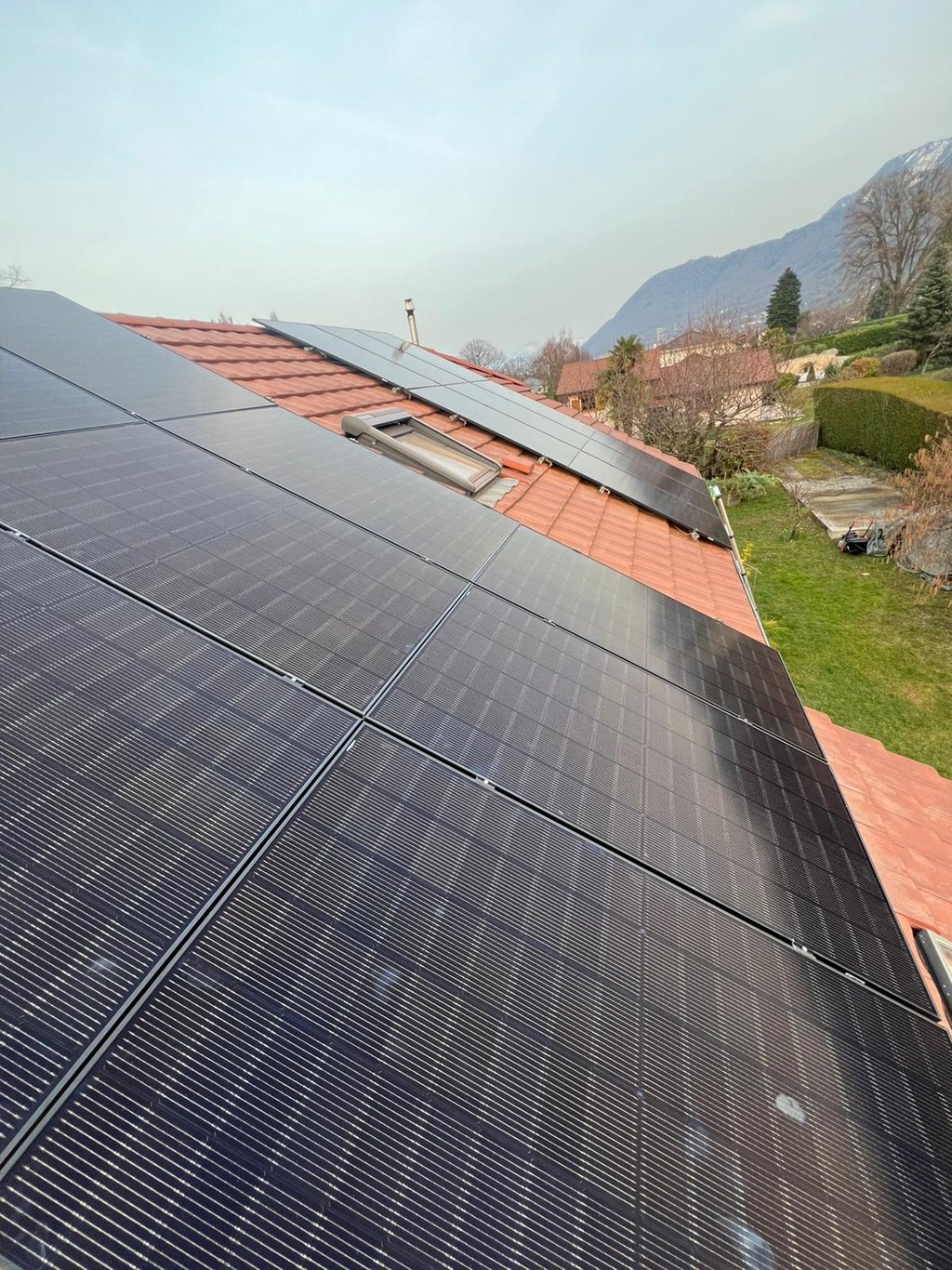

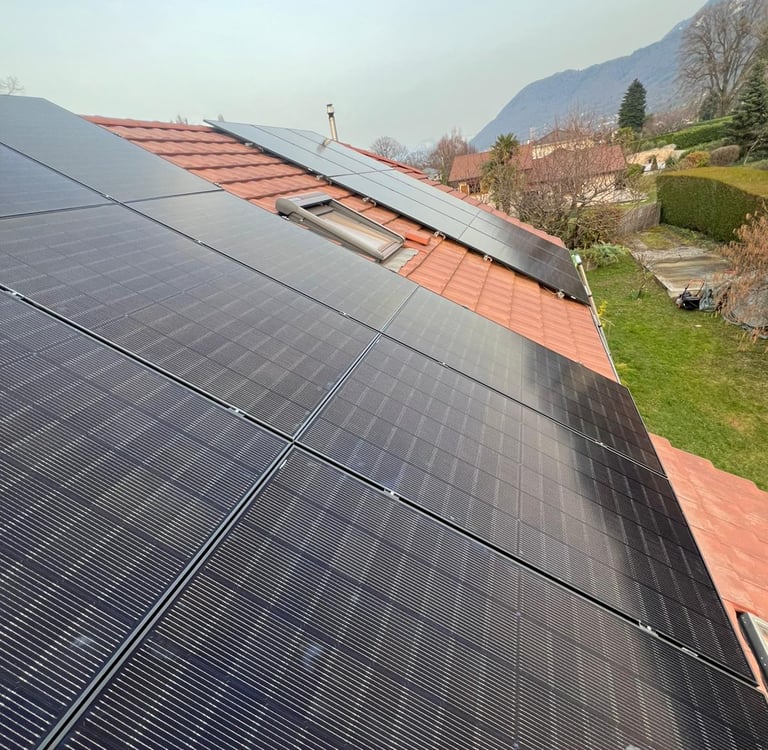

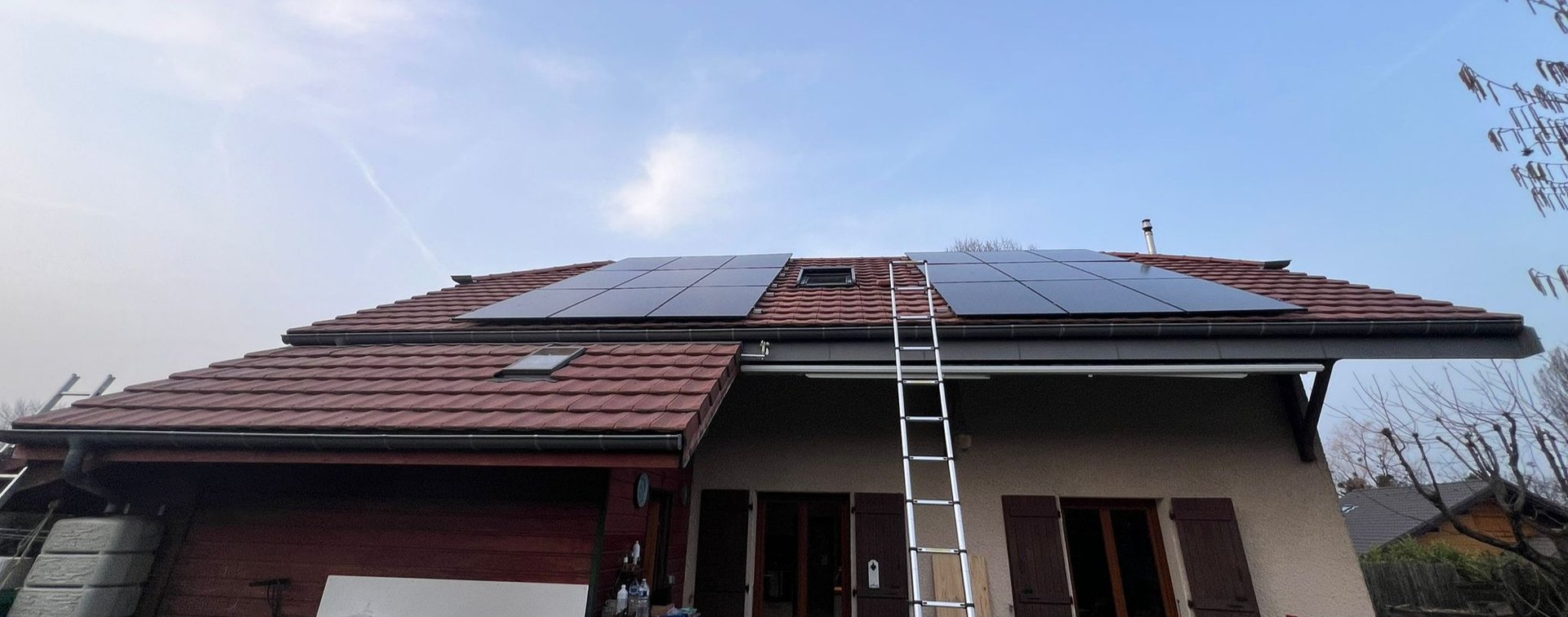

Une fois l’installation photovoltaïque terminée, le résultat final s’intègre naturellement à la toiture de la maison. Les 18 panneaux répartis de chaque côté du Velux forment un ensemble équilibré qui respecte les lignes du bâtiment et la pente de la toiture.

Depuis le toit, la vue sur le lac Léman et les montagnes environnantes rappelle à quel point chaque chantier possède son propre cadre et ses particularités. Ce type d’environnement impose souvent des toitures plus pentues et des architectures différentes de celles que l’on rencontre habituellement dans le sud de la France.

Au-delà de l’aspect technique, ce chantier illustre aussi l’importance d’une installation solaire bien intégrée au bâti.

Chaque toiture demande une approche différente en photovoltaïque

Ce chantier réalisé face au lac Léman illustre bien une réalité du métier : aucune installation photovoltaïque ne se ressemble vraiment. Entre les toitures méditerranéennes que nous rencontrons souvent en région PACA et les toitures plus pentues typiques des zones de montagne, les contraintes techniques peuvent être très différentes.

L’inclinaison du toit, le type de couverture, la présence d’éléments comme un Velux ou encore la configuration de la charpente influencent directement la manière dont une installation solaire doit être conçue et installée.

C’est pour cette raison qu’une installation photovoltaïque ne se résume pas simplement à poser des panneaux sur un toit. Chaque projet demande une étude précise du bâtiment, un calepinage adapté et une mise en œuvre soignée afin d’obtenir un système à la fois performant, durable et bien intégré à la toiture.

Chaque toiture est différente : orientation, pente, surface disponible, consommation du foyer…
Une étude sérieuse permet de dimensionner correctement une installation photovoltaïque et d’optimiser l’autoconsommation.
